Dây dẫn chuyển tiếp liên tục CTC

Dây dẫn chuyển tiếp liên tục GRM Rolling Mill CTC tự hào có hoạt động ổn định và độ chính xác cao, hỗ trợ điều chỉnh tốc độ và cấu hình tùy chỉnh, đồng thời được áp dụng rộng rãi để sản xuất dây chính xác trong máy biến áp, phương tiện năng lượng mới, thiết bị gia dụng, y tế và điện trường hàng không vũ trụ. Liên hệ với chúng tôi!

Gửi yêu cầu

Mô tả Sản phẩm

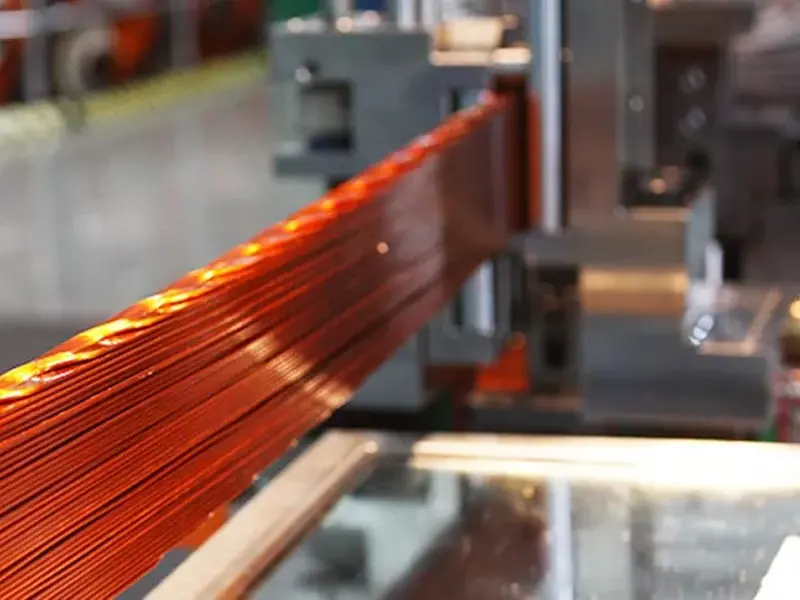

Dây dẫn chuyển tiếp liên tục CTC của GRM Rolling Mill liên tục chuyển từ 5 đến 47 sợi bằng cách phủ các dây đồng phẳng được gia công nguội, không có oxy bằng vecni cách điện và bọc chúng bằng giấy cách điện và các vật liệu cách điện khác. Các dây dẫn sau đó được bện thành bó dây dẫn có tiết diện hình chữ nhật nhỏ gọn và được sắp xếp gọn gàng.

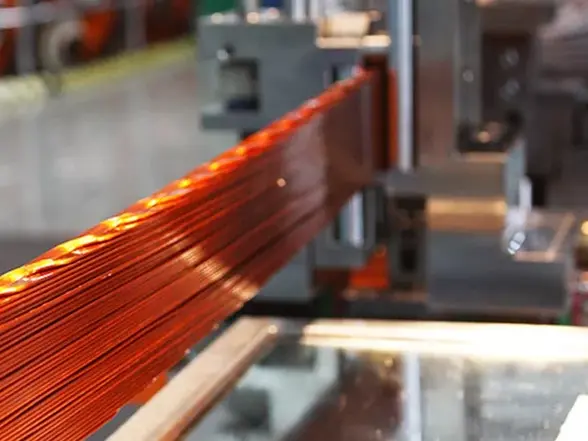

CTC Continuously Transposed Conductor Line

CTC Continuously Transposed Conductor Line for EV components

CTC Continuously Transposed Conductor Line for Household appliances

CTC Continuously Transposed Conductor Line for Medical devices

CTC Continuously Transposed Conductor Line for Aerospace electrical assemblies

Các ngành ứng dụng

1. cuộn dây máy biến áp

2. Linh kiện xe điện

3. Đồ gia dụng

4. Thiết bị y tế

5. Cụm điện hàng không

Luồng quy trình chính

Thanh toán→Hướng dẫn song song→Chuyển vị chính xác→Bọc cách nhiệt (Tùy chọn)→Tiếp nhận

Thông số kỹ thuật

Thông số dây dẫn đơn	tối thiểu	Tối đa
độ dày	1,15mm	3,15mm
Chiều rộng	3.0mm	12,5mm
Tỷ lệ chiều rộng/độ dày	3:1	8:1
Độ dày men	0,08mm	0,18mm

Thông số dây dẫn CTC	tối thiểu	Tối đa
Tốc độ sản xuất	1 m/phút	15 m/phút
Số dây dẫn	5 (lẻ)	47 (lẻ)
Chiều cao (mm)	5.0	80.0
Chiều rộng (mm)	6.0	26.0
Chuyển âm cao độ (mm)	20	280
Tỷ lệ chiều cao/chiều rộng	1:3	8:1
Tốc độ đẩy chuyển vị	colspan=“2”	150 lần/phút

Các tính năng chính

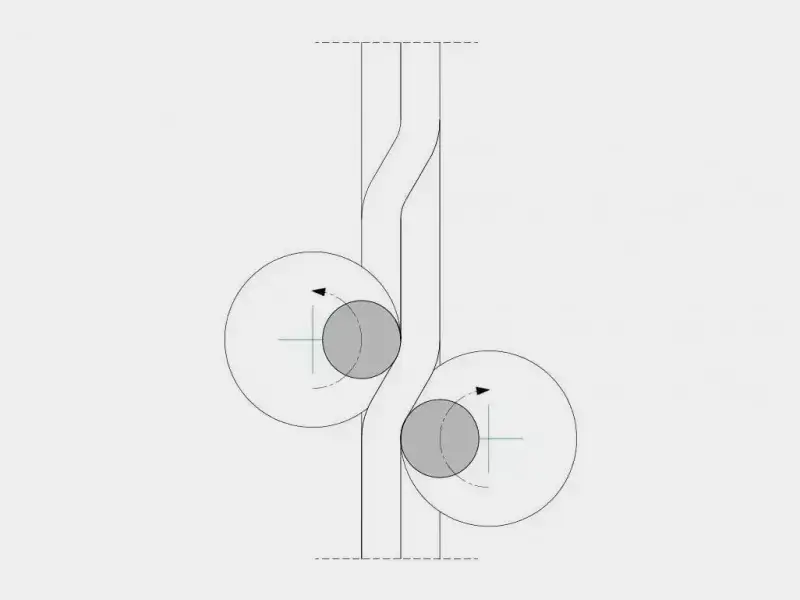

1. Hệ thống chuyển vị chính xác giúp căn chỉnh dây dẫn ổn định

2. Dây dẫn chuyển tiếp liên tục CTC có thể tương thích với dây dẫn đồng phẳng tráng men

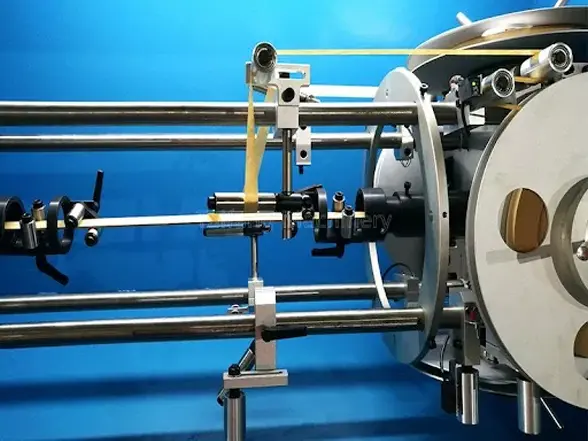

3. Đơn vị gói giấy cách nhiệt tùy chọn

4. Hệ thống căng và quấn điều khiển bằng servo

Ưu điểm kỹ thuật

Cơ sở sản xuất GRM được trang bị hệ thống kiểm tra và phủ trực tuyến có khả năng xử lý dây điện từ đặc biệt với lớp phủ men nhiều lớp. Quá trình xử lý lớp phủ mới trong cùng một cơ sở giúp cải thiện hiệu suất điện trở và nâng cao chất lượng bề mặt dây dẫn. Giám sát trực tuyến liên tục còn đảm bảo tính nhất quán về kích thước và độ ổn định hoạt động lâu dài.

Câu hỏi thường gặp

1. Dây dẫn CTC là gì?

CTC (Dây dẫn chuyển tiếp liên tục) là một bó dây dẫn hình chữ nhật được chế tạo bằng cách chuyển đổi liên tục nhiều dây dẫn phẳng cách điện để giảm tổn thất dòng điện xoáy trong máy biến áp.

2. Dây chuyền có thể xử lý những vật liệu gì?

Dây chuyền này chủ yếu được thiết kế cho dây dẫn đồng phẳng không chứa oxy được tráng men và các vật liệu dây điện từ có liên quan.

3. Máy có thể được tùy chỉnh không?

Đúng. GRM cung cấp các cấu hình tùy chỉnh theo kích thước dây dẫn, tốc độ sản xuất, cấu trúc cách điện và cách bố trí nhà máy.

Sẵn sàng nâng cấp sản xuất dây điện từ của bạn?

Hãy liên hệ với GRM để có các giải pháp sản xuất dây dẫn CTC tùy chỉnh phù hợp cho việc xử lý dây dẹt chính xác, ứng dụng máy biến áp và sản xuất dây điện từ tiên tiến.
