Máy ruy băng PV năng lượng mặt trời

Giải pháp sản xuất dây PV và dây MBB năng lượng mặt trời

GRM cung cấp các giải pháp sản xuất hoàn chỉnh choSản xuất ribbon nối PV, ribbon thanh cái PV và sản xuất dây tròn MBB. Danh mục thiết bị của chúng tôi bao gồm các hệ thống cán, ủ, đóng hộp, xử lý bề mặt và cuộn dây tự động chính xác, hỗ trợ sản xuất dây dẫn hiệu suất cao cho các mô-đun quang điện hiện đại.

Được thiết kế để có chất lượng ổn định, kiểm soát kích thước chính xác và hoạt động lâu dài đáng tin cậy, các giải pháp GRM giúp các nhà sản xuất đáp ứng nhu cầu ngày càng tăng về công nghệ kết nối pin mặt trời hiệu quả cao.

Giải pháp thiết bị hoàn chỉnh cho dây dẫn năng lượng mặt trời

Dải băng kết nối PV

Thanh cái PV

Dây tròn MBB

Ruy băng kết nốitruyền dòng điện giữa các pin mặt trời,dải băng thanh cáithu thập và cung cấp dòng điện đến hộp nối, đồng thờiDây tròn MBBcho phép hiệu quả mô-đun cao hơn bằng cách giảm tổn thất bóng.

Những dây dẫn này đóng một vai trò quan trọng trong công suất đầu ra, độ tin cậy và hiệu suất mô-đun lâu dài.

Dây dẫn năng lượng mặt trời được sản xuất như thế nào

GRM cung cấp các giải pháp sản xuất hoàn chỉnh cho sản xuất dây dẫn năng lượng mặt trời. Thiết bị GRM bao gồm quy trình sản xuất hoàn chỉnh từ cán và ủ chính xác đến đóng hộp và chuẩn bị vật liệu đồng cho đến các sản phẩm dây ruy băng PV và dây MBB thành phẩm.

Quy trình sản xuất tích hợp đảm bảo độ chính xác về kích thước, chất lượng lớp phủ ổn định và hiệu quả sản xuất cao.

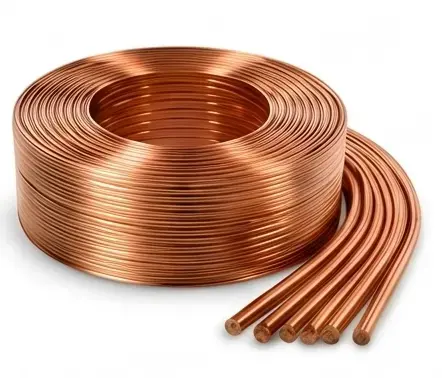

Nguyên liệu đồng thô

Thanh đồng có độ tinh khiết cao làm nguyên liệu

Thanh đồng

dây đồng

→

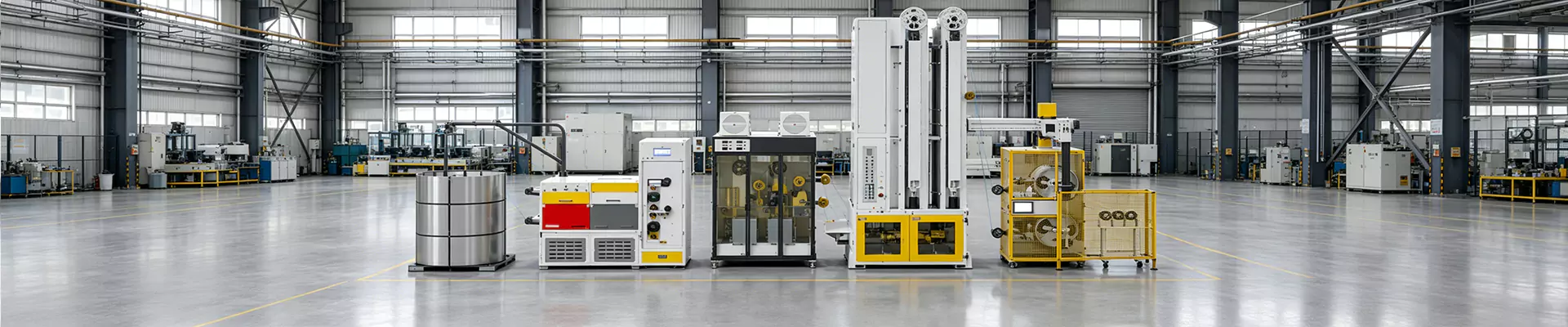

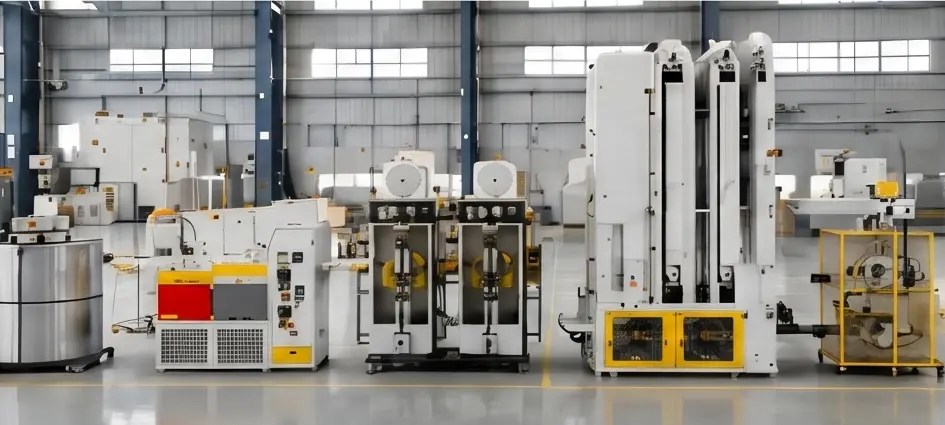

Thiết bị sản xuất GRM

Dây chuyền sản xuất hoàn chỉnh để tạo hình, ủ và cuộn chính xác

Lăn
Nhà máy

Ủ
lò nung

Bề mặt
Sự đối đãi

Spooling
Hệ thống

Điện
Điều khiển

→

Dây dẫn năng lượng mặt trời

Ruy băng PV và dây tròn MBB có độ chính xác cao

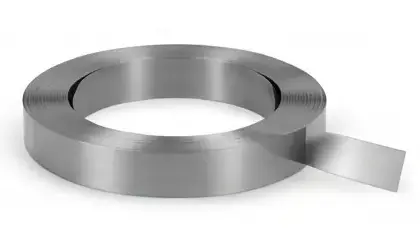

Ruy băng PV

(Ruy băng kết nối / Ruy băng thanh cái)

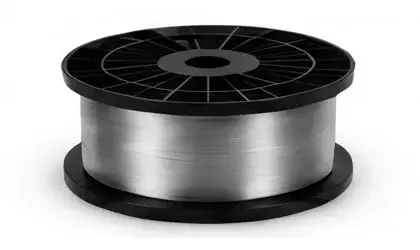

Dây tròn MBB

(φ0,20-0,25 mm)

→

Mô-đun năng lượng mặt trời

Được sử dụng trong các mô-đun năng lượng mặt trời hiệu suất cao

TOPCon
Mô-đun

HJT
Mô-đun

So sánh sản phẩm.

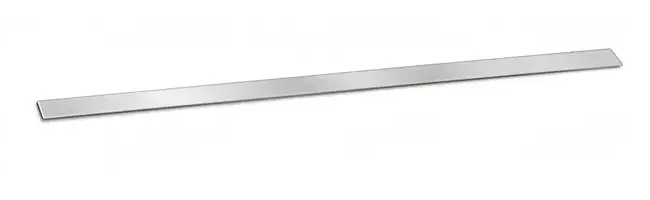

Dải băng kết nối PV

(Dải băng tab)

Chức năng

Kết nối di động

Chiều rộng

0,3 – 1,6 mm

độ dày

0,10 – 0,25mm

Ứng dụng

Chuỗi ô

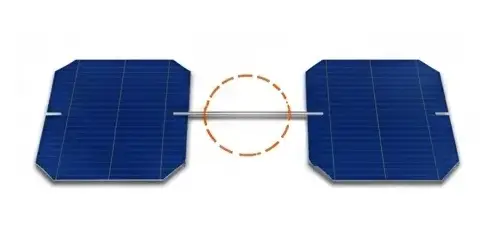

Kết nối các ô liền kề trên chuỗi mô-đun.

Lợi thế chính

Kết nối tế bào với tế bào đáng tin cậy với khả năng hàn cao và độ dẫn điện tuyệt vời.

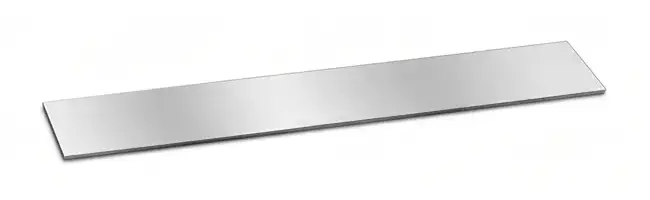

Dải băng thanh cái PV

(Dây xe buýt)

Chức năng

Bộ sưu tập hiện tại

Chiều rộng

3,0 – 8,0mm

độ dày

0,20 – 0,50 mm

Ứng dụng

Đầu ra mô-đun

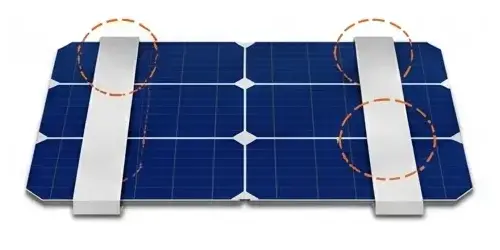

Busbar ribbon current collection diagram

Thu thập dòng điện từ các ô được kết nối với nhau và chuyển đến hộp nối.

Lợi thế chính

Điện trở thấp và khả năng mang dòng điện cao cho công suất tối đa.

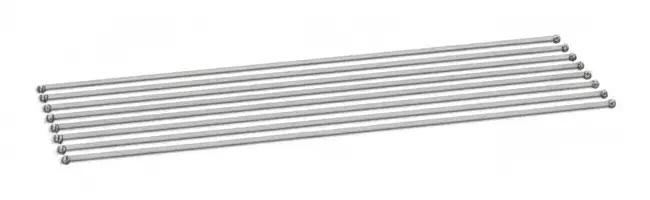

Dây tròn PV MBB

Chức năng

Kết nối nhiều thanh cái

Đường kính

φ0,20 – 0,26 mm

độ dày

–

Ứng dụng

Mô-đun hiệu suất cao

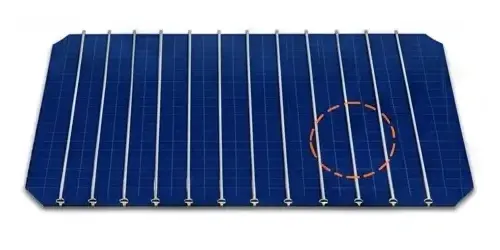

MBB round wire soldering on cell surface

Hàn trên bề mặt tế bào để giảm bóng và nâng cao hiệu quả.

Lợi thế chính

Giảm hiện tượng mất bóng và tận dụng ánh sáng tốt hơn để đạt hiệu suất mô-đun cao hơn.

Tính năng	Dải băng kết nối PV (Dải băng tab)	Dải băng thanh cái PV (Dây xe buýt)	Dây tròn PV MBB
Chức năng	Kết nối di động	Bộ sưu tập hiện tại	Kết nối nhiều thanh cái
Chiều rộng	0,3-1,6mm	3.0-8.0mm	-
Độ dày	0,1 -0,25mm	0,20 -0,50mm	-
Đường kính	-	-	φ0,20-0,26mm
Ứng dụng	Chuỗi ô	Đầu ra mô-đun	Mô-đun hiệu suất cao

Ruy băng PV và dây tròn MBB được sử dụng rộng rãi trong sản xuất mô-đun quang điện hiệu suất cao. Với việc áp dụng nhanh chóng các công nghệ tế bào TOPCon, HJT và BC, các nhà sản xuất yêu cầu dây dẫn có độ chính xác cao hơn, khả năng hàn tốt hơn và hiệu suất điện được cải thiện.

Thiết bị GRM hỗ trợ sản xuất dây dẫn năng lượng mặt trời dùng trong:

Mô-đun TOPCon

Mô-đun HJT

Mô-đun BC

Mô-đun silicon tinh thể thông thường

Hệ thống năng lượng mặt trời quy mô tiện ích

Dự án năng lượng mặt trời phân tán

Được các nhà lãnh đạo ngành tin cậy

Thiết bị GRM đã được cung cấp cho các nhà sản xuất dây dẫn năng lượng mặt trời và ruy băng PV hàng đầu ở Trung Quốc và thị trường nước ngoài. Qua nhiều năm hợp tác với các đối tác trong ngành, GRM đã tích lũy được nhiều kinh nghiệm trong lĩnh vực cán, ủ, đóng thiếc và tối ưu hóa quy trình.

Các giải pháp máy ruy băng quang điện năng lượng mặt trời của chúng tôi hỗ trợ các nhà sản xuất sản xuất dây dẫn cho mô-đun năng lượng mặt trời hiệu suất cao và giúp khách hàng cải thiện năng suất, tính nhất quán của sản phẩm và độ tin cậy vận hành lâu dài.

Bắt đầu dự án sản xuất điện mặt trời của bạn

Cho dù bạn đang tham gia vào ngành dây dẫn PV hay mở rộng năng lực sản xuất, GRM đều cung cấp các giải pháp thiết bị hoàn chỉnh, kiến thức chuyên môn về quy trình và hỗ trợ kỹ thuật dài hạn.

Liên hệ với GRM đểmột tùy chỉnhGiải pháp sản xuất dây PV hoặc dây MBB.

Tại sao chọn GRM?

Tập trung vào việc cung cấp thiết bị tiên tiến và các giải pháp đáng tin cậy cho sản xuất dây ruy băng PV và dây MBB.

20+

Năm

Trải nghiệm lăn chính xác

Chuyên môn sâu rộng về thiết bị sản xuất dây dẫn, lớp phủ và cán chính xác.

10+

Bằng sáng chế

Công nghệ được cấp bằng sáng chế

Nhiều công nghệ được cấp bằng sáng chế cho quá trình cán chính xác, kiểm soát độ căng và xử lý bề mặt.

100+

Các dòng đã cài đặt

Tài liệu tham khảo ngành

Được tin cậy bởi các nhà sản xuất dây dẫn năng lượng mặt trời và ruy băng PV hàng đầu trên toàn thế giới.

24/7

Hỗ trợ kỹ thuật

Dịch vụ vòng đời

Hỗ trợ toàn diện từ cài đặt, vận hành đến nâng cấp và tối ưu hóa.

Câu hỏi thường gặp

1. Ruy băng PV là gì?

Ruy băng PV là một dây dẫn bằng đồng phẳng được phủ bằng chất hàn và được sử dụng để kết nối các pin mặt trời bên trong các mô-đun quang điện.

2. Sự khác biệt giữa ribbon kết nối và ribbon thanh cái là gì?

Ruy băng kết nối kết nối các pin mặt trời, trong khi ruy băng thanh cái thu thập và truyền dòng điện đến hộp nối.

3. Dây tròn MBB là gì?

Dây tròn MBB được sử dụng trong các mô-đun năng lượng mặt trời nhiều thanh cái để giảm tổn thất do bóng che và nâng cao hiệu suất mô-đun.

4. Cần có thiết bị gì để sản xuất ruy băng PV?

Một dây chuyền sản xuất ruy băng PV hoàn chỉnh thường bao gồm các hệ thống cán, ủ, đóng hộp, kiểm soát độ căng và cuộn.

5.Một dây chuyền sản xuất có thể sản xuất các kích cỡ ruy băng khác nhau không?

Đúng. Hệ thống GRM có thể được cấu hình để sản xuất linh hoạt và chuyển đổi sản phẩm nhanh chóng.

View as

Dây chuyền sản xuất băng thanh cái PV

Dây chuyền sản xuất dải băng thanh cái GRM PV được thiết kế để liên tục xử lý dây tròn đồng không chứa oxy TU1 thành dải băng dẫn phẳng phủ thiếc có độ chính xác cao. Dây chuyền này phù hợp để sản xuất ruy băng kết nối PV, ruy băng thanh cái và sản xuất ruy băng thanh cái phản chiếu.
Dây chuyền hoàn chỉnh tích hợp kéo dây, cán chính xác, ủ liên tục, xử lý từ thông, phủ thiếc nhúng nóng và cuốn tự động. Nó giúp các nhà sản xuất ruy băng PV kiểm soát độ chính xác về chiều rộng và độ dày, chất lượng lớp phủ thiếc, độ thẳng của dải và tính nhất quán của cuộn dây.
Dây chuyền sản xuất ruy băng thanh cái GRM dài khoảng 26 m và rộng 3 m, với tổng trọng lượng dây chuyền khoảng 14 tấn. Tốc độ thiết kế có thể đạt tới 150 m/phút, tùy thuộc vào kích thước dây đồng, kích thước ruy băng thành phẩm, tốc độ đóng hộp và phương pháp tiếp nhận. Trong điều kiện sản xuất điển hình, sản lượng hàng tháng có thể đạt khoảng 60-80 tấn.

Đọc thêm Gửi yêu cầu

Máy dây tròn PV năng lượng mặt trời mới

Máy dây tròn PV năng lượng mặt trời mới GRM được thiết kế để sản xuất các dải băng kết nối, vật liệu dẫn điện lõi được sử dụng trong các mô-đun PV.
Dây chuyền tích hợp bản vẽ chính xác, đóng hộp, kiểm soát độ căng và cuộn dây thông minh để hỗ trợ hình dạng ruy băng ổn định, độ dày lớp phủ đồng đều và các đặc tính cơ học nhất quán. Những khả năng xử lý này giúp các nhà sản xuất PV cải thiện chất lượng kết nối tế bào, độ tin cậy của mô-đun và tính nhất quán trong sản xuất lâu dài.

Đọc thêm Gửi yêu cầu
